多媒体中央控制系统
一、产品介绍

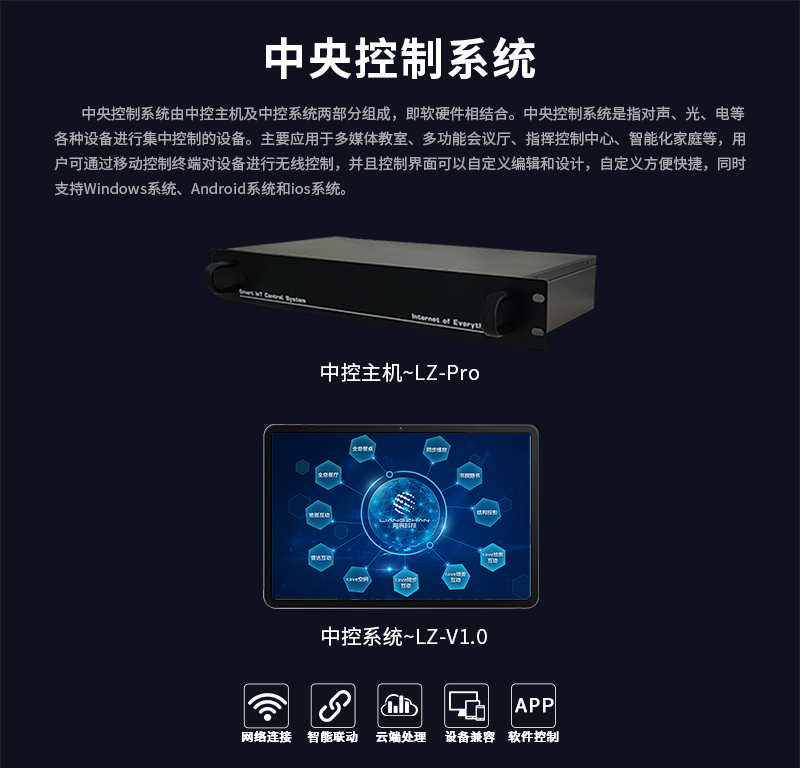

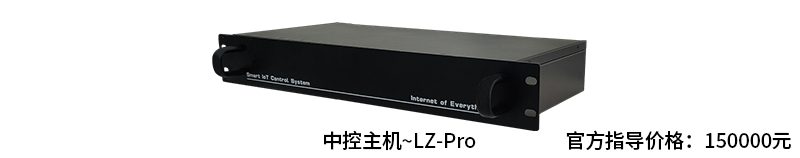

中控主机（LZ-Pro）
中央控制系统由中控主机及中控系统两部分组成，即软硬件相结合。中央控制系统是指对声、光、电等各种设备进行集中控制的设备。主要应用于多媒体教室、多功能会议厅、指挥控制中心、智能化家庭等，用户可通过移动控制终端对设备进行无线控制，并且控制界面可以自定义编辑和设计，自定义方便快捷，同时支持Windows系统、Android系统和ios系统。

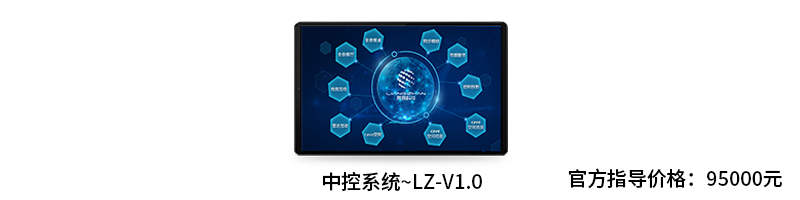

中控系统（LZ-V1.0）
可视化中控设计系统，界面设计风格简洁，无需代码，控制按钮模块化设计，自由拖拽布局，同步适应Ios、Android设备，鼠标拖动,即可完成中控设计制作，保存同步即见效果。为通过有线/无线网络智能集成化设计，该系统是可建立在无线局域网的新一代技术平台，性能稳定，不受物理距离限制，方便客户在移动过程中也能对展厅中各个展项的控制和展示。根据客户实际展项设备情况，控制各类声、光、电、视，即可实现各个展厅展区集中控制，分区控制、分项控制、级联控制、视频灯光联动控制等方式。

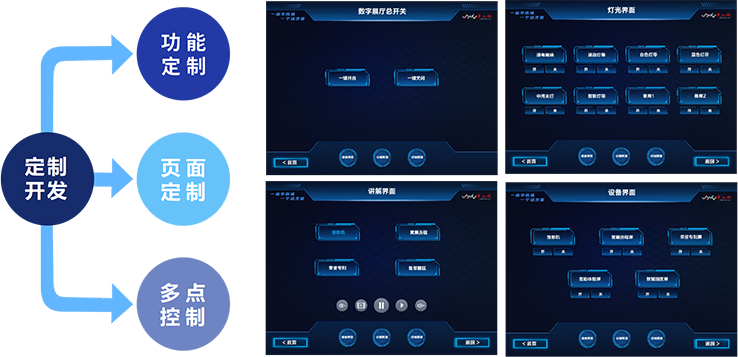

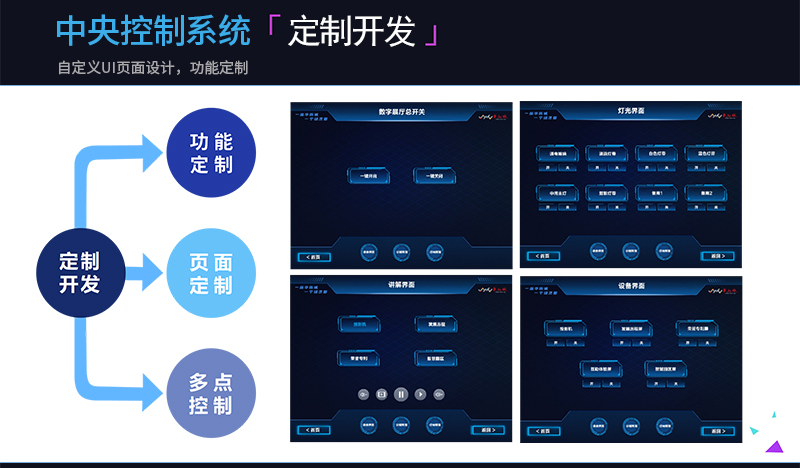

产品介绍-产品支持定制开发
二、中控组成及参数
中控组成包含：中控主机、中控系统、中控编程等中控相关配套产品。
中控主机参数
1. 红外接口：5.08mm 绿色端子，8 路。
2. 红外载波范围：20-100KHz。
3. 可编程 RS-232/485 接口：RS-232, 9 针 D 型接口，8 路。
4. 编程波特率：1200～115200 可选
5. 编程 RS232 控制口结构：2 = RX, 3 = TX, 5 = GND
6. 控制接口：RS-232, 9 针 D 型接口。
7. 波特率：9600。
8. 数据位：8 位。
9. 停止位：1。
10. 串行控制口结构：2 = TX, 3 = RX, 5 = GND。
11. 数字 I/O 接口：凤凰端子，8 路。
12. 弱电继电器接口：凤凰端子，8 路。
13. 扩展口 NET 端口： 3PIN 排针，支持 RG-NET 控制总线。
14. 扩展口-计算机管理端口：2 个 USB3.0 接口、一个 USB2.0 接口和 1 个 DB9 母型端口
15. 扩展口- TCP/IP 控制接口：可自由选择 TCP/IP 协议 SERVER 或者 CLIENT 模式
电源管理器
1. 机器内置220V电源供电，不需要另配电源；
2. 内置DIP地址码开关，按不同系统需要可以级连多台；
3. 内置八路进口30A大功率继电器模块，每路功率可达2000W;
4. 电源接口端有常开和常闭端，可以和其他控制模块做联动功能（比如灯光的双控功能）；
5. 内置二路RS-232/485接口，方便多台电源控制器连接。
串口拓展器
1. 支持ID码设置；
2. 具备信号指示灯；
3. AC90-270V电源供电方式；
4. 可安装于任何标准的19"的机柜上；
5. PC-COM接口，用于连接中控主机；
6. 具备RS-232接口，用于与主机通讯；
7. 八路DB9接口用于RS232信号的输出；
8. 支持8路串口（双向）分配器输出，通过RS-232、485与主机通信，将主机发送过来的数据转换成指定的波特率并从相应的COM1-COM8输出口输出。
智能灯光控制器
1. 模块内控制部分与功率输出完全光耦隔离。
2. 本控制板板载 4 路输出。单路可达 256 级的调光档位。
3. 串口可控硅调光板稳定可靠，布局合理。
应用领域： 工程上交流调压、交流灯光控制，特别适合LED灯调光。 摄影闪光灯充电控制，造型灯亮度控制 大小功率交流电加热恒温控制等等。
红外模块
1. 自动识别红外码型，使用了 64 位学习存储；使用灵敏方便。
2. 最大 8 路独立双向可编程RS232/422/485 控制接口，用户可编程设置多种控制协议和代码；
3. 8 路独立可编程的红外发射接口，支持红外转串口，支持控制多台相同或不同的红外设备及串口设备。

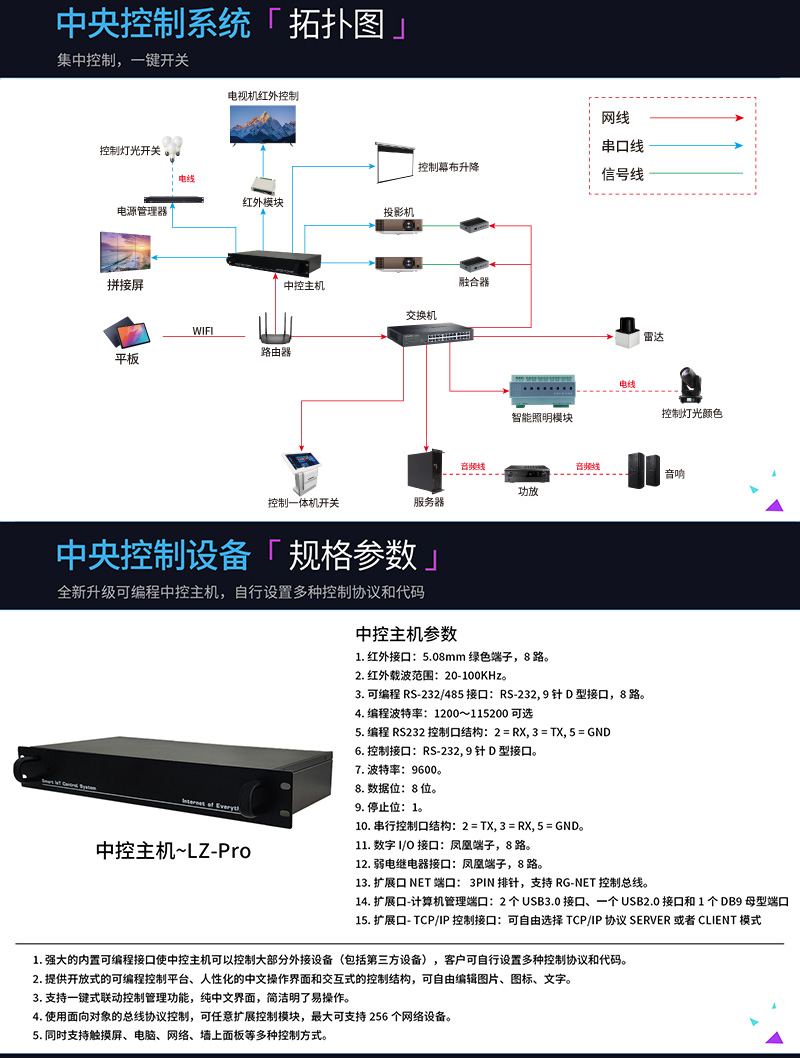

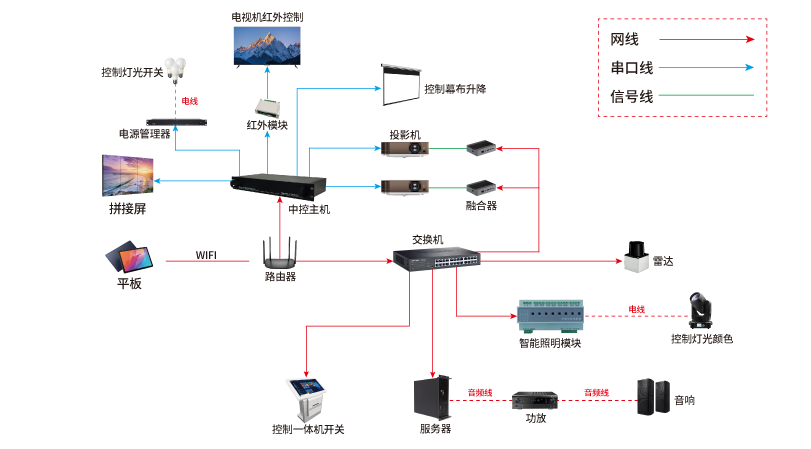

三、工作原理及拓扑图
可通过控制主机的RS232串口控制投影机的所有功能，如开/关机和对视频图像、计算机图像的输入切换等，并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭。通过强电继电器，可控制电动吊架和屏幕的上升、下降、停止，并且能够自动实现关联动作，如投影机开时，电动吊架和屏幕自动下降，投影机关时电动吊架和屏幕自动上升。可以利用控制终端的视频预览功能，在将视频经投影机投出到屏幕之前，确认播放的视频图像就是所需要的视频图像。
四、产品特点
五、产品优势

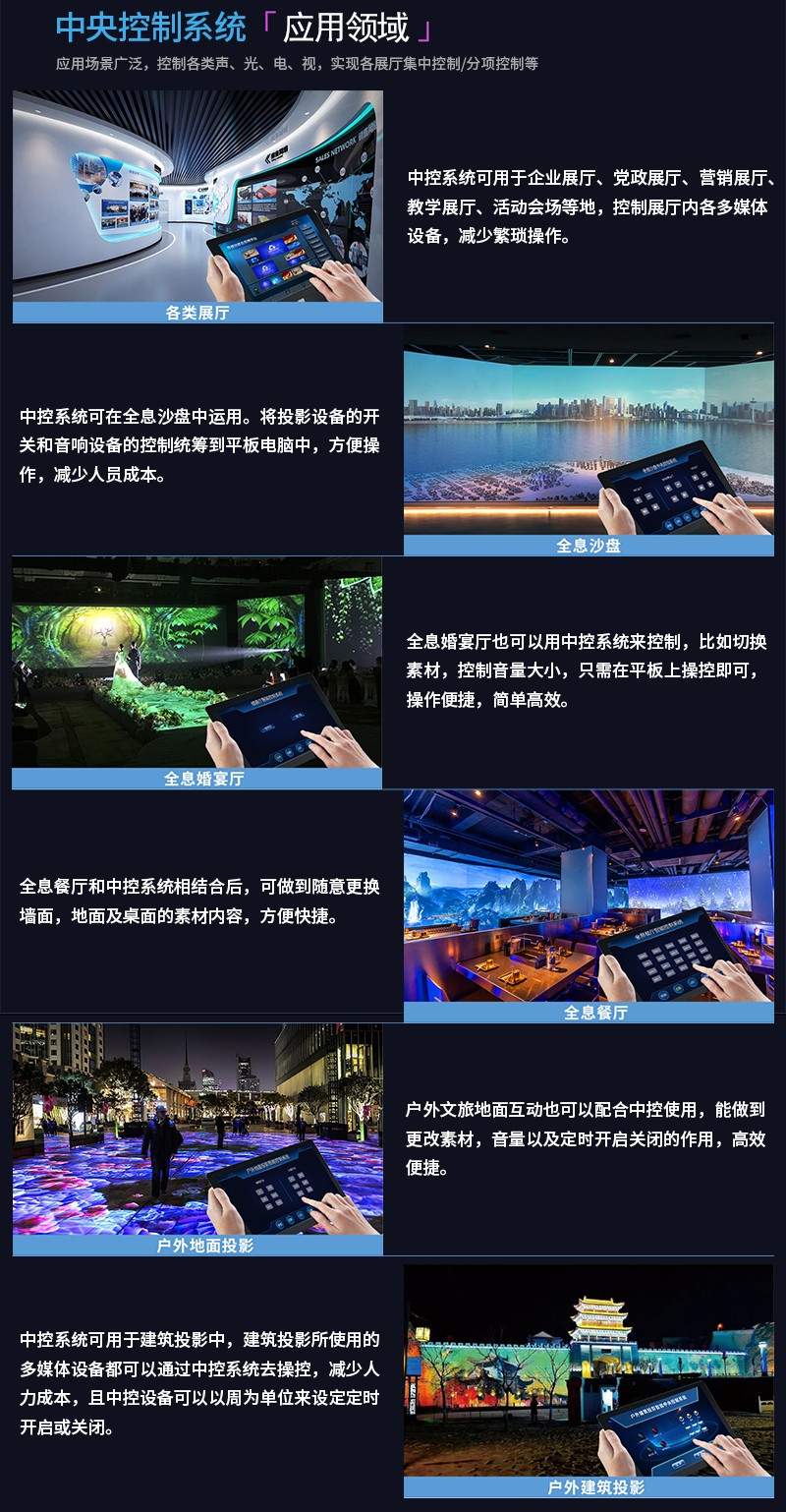

六、应用领域

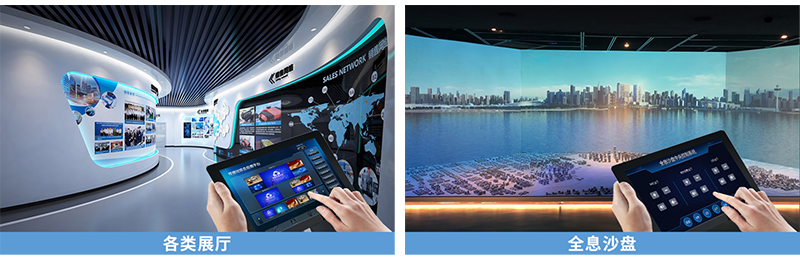

各类展厅
中控系统可用于企业展厅、党政展厅、营销展厅、教学展厅、活动会场等地，控制展厅内各多媒体设备，减少繁琐操作。
全息沙盘
中控系统可在全息沙盘中运用。将投影设备的开关和音响设备的控制统筹到平板电脑中，方便操作，减少人员成本。

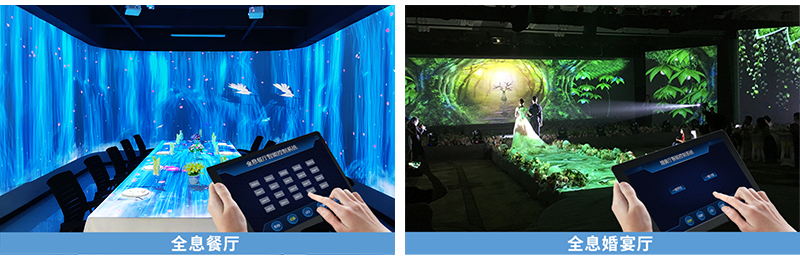

全息餐厅
全息餐厅和中控系统相结合后，可做到随意更换墙面，地面及桌面的素材内容，方便快捷。
全息婚宴厅
全息婚宴厅也可以用中控系统来控制，比如切换素材，控制音量大小，只需在平板上操控即可，操作便捷，简单高效。

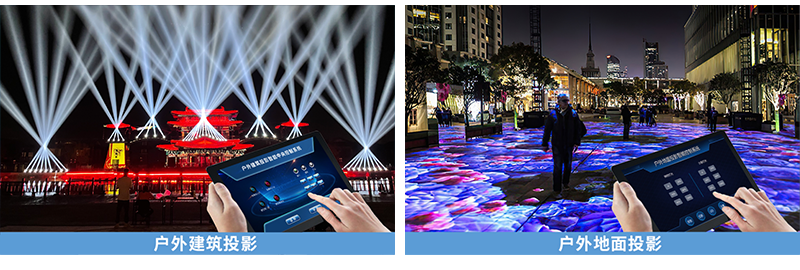

户外建筑投影
中控系统可用于建筑投影中，建筑投影所使用的多媒体设备都可以通过中控系统去操控，减少人力成本，且中控设备可以以周为单位来设定定时开启或关闭。
户外地面互动投影
户外文旅地面互动也可以配合中控使用，能做到更改素材，音量以及定时开启关闭的作用，高效便捷。

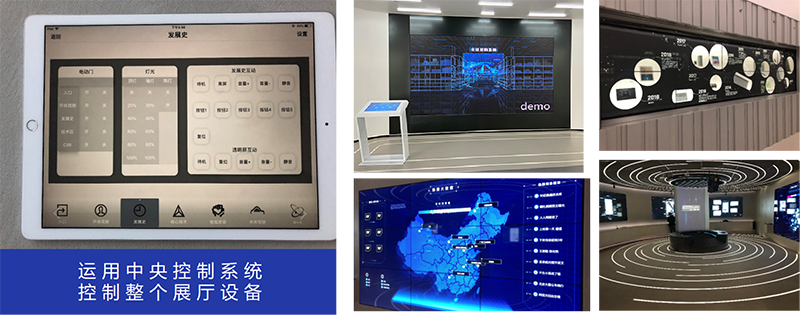

七、相关案例展示

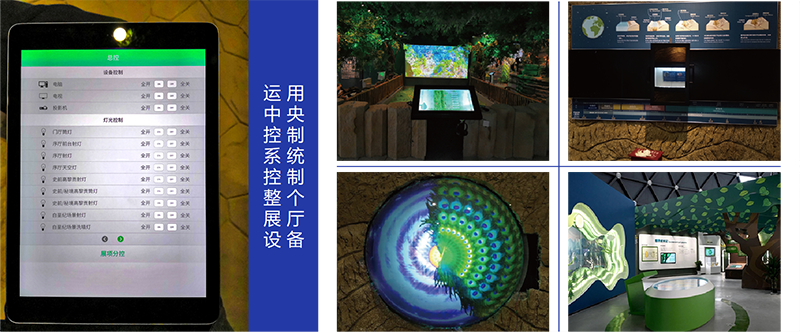

案例展示——高黎贡山植物博物馆展厅项目
高黎贡山植物博物馆属于高黎贡山植物园的重要文化设施，建筑展览面积1100㎡。通过电子沙盘、互动滑轨、球幕、VR体感系统等现代设备展示了缩小版的高黎贡山，让人更容易的去了解大自然，运用中央控制系统控制整个展厅设备。智能控制系统的运用更是把多样化设备的控制权统筹到一个平板里，既方便了操作，又便于携带。
案例展示——北京百度展厅
北京百度展厅位于北京百度总部一楼大厅，展厅占地面积300多平方米，通过透明拼接屏、CAVE模拟驾驶、数字沙盘、全息投影等设备展示出未来科技发展与走势，运用中央控制系统控制整个展厅设备。智能控制系统的运用更是把多样化设备的控制权统筹到一个平板里，既方便操作，又便于携带。

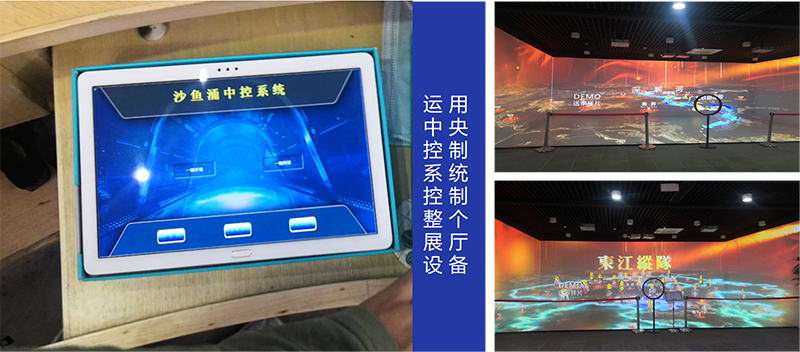

案例展示——沙鱼涌红色记忆陈列馆
沙鱼涌红色记忆陈列馆运用了全息投影技术，通过多通道融合技术将多台投影机无缝拼接为一个整体画面，打造沉浸式空间，让观众置身于影片中，达到沉浸式的效果；运用中央控制系统控制展厅各项多媒体设备，智能控制系统的运用更是把多样化设备的控制权统筹到一个平板里，既方便了操作，又便于携带。

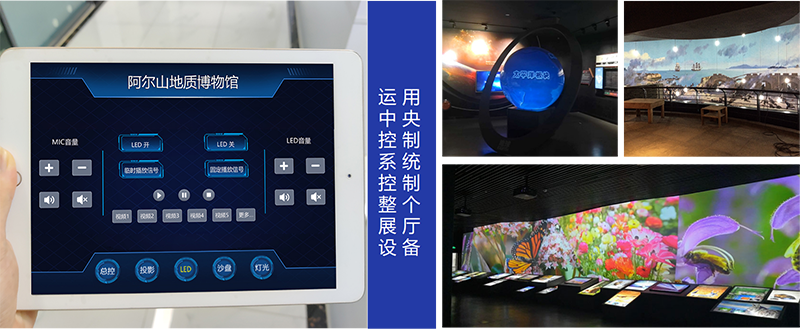

案例展示——内蒙古阿尔山地质博物馆
联合国教科文组织世界地质公园博物馆，该展览馆面积约2387平方米，以科普科教与地质遗迹为背景，其中有4D影院、时空标尺、内投球、幻影成像、互动投影等手段，展现独一无二的阿尔山，是一个新颖、科学、准确、趣味、精致的地质博物馆。运用中央控制系统控制展厅各项多媒体设备，智能控制系统的运用更是把多媒体设备的控制权统筹到平板里，方便操控。
